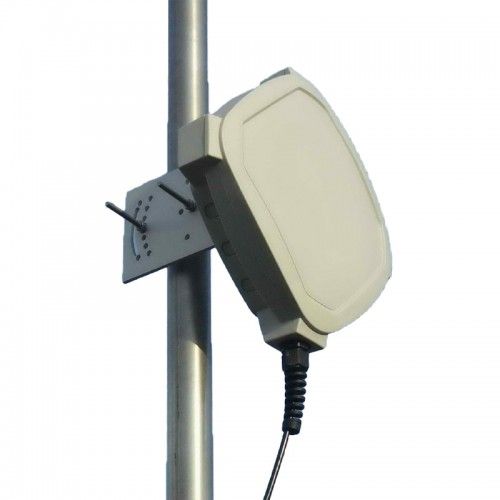

VTS5120MG Outdoor Unit

MODUS-VTS5120

Kompaktní zařízení pro bezdrátový přenos IP videa, zvuku,ovládání kamer a výstupu senzorů. Pro spoje bod-bod a sítěpropojení kamerových bodů.

Vlastnosti:

• Pásmo 5 GHz
• Integrovaná duální anténa 20dBi
• Spoje PtP Master/Slave
• Radio 802.11n OFDM 2x2 MIMO
• Šifrování AES
• Rychlost až 100Mbit
• Dosah max.3km
• 1x Eth 10/100
• Napájení:
  • MODUS-VTS5120MB: PoE 12-24VDC
  • MODUS-VTS5120M: PoE 802.3af/20-56VDC
  • MODUS-VTS5120MA: PoE 802.3af/20-56VDC/24VAC
• Integrované ochrany proti přepětí
• Krytí IP67
• Pracovní teplota -30 až +60 °C

Zařízení Modus–VTS5120M je určenopro realizaci bezdrátových spojů v rámci IP kamerových systémů a tona krátké vzdálenosti (100ky metrů až 1ky km, podle místníchpodmínek). Používá se v případech, kdy optické nebo metalickéspojení nelze fyzicky realizovat, je neekonomické, nebo jakodočasné řešení před realizací kabelového propojení. Zařízením lzevybudovovat spoje mezi objekty s instalovaným kamerovým systémem,případně je možné připojení izolovaných venkovních kamerinstalovaných mimo objekty (např. na sloupech).

Dvojicí jednotek se realizuje spojPtP (pointtopoint). Pomocí tohoto základního spojení lze pakvytvářet složitější sítě propojení podle potřeb konkrétníhoprojektu. Spoje PtP jsou tvořeny dvojicí identických jednotek,nastavených pomocí SW jako Master a Slave. Pro jednoduchouinstalaci je tato dvojice dodávána v předkonfigurovaném stavu,který zabezpečuje plnou funkci spoje ihned po jeho montáži.Jednotka s nastavením Slave může být rovněž připojena do systémuPtMP (pointtomultipoint) se základnovou stanicí ModusVTS22M.

Bezdrátová komunikace probíhá vproprietárním protokolu a je chráněna silnou šifrovou ochranou AES,která zabraňuje průniku do systému a kompromitaci dat. Využívá seantény s polarizací dual slant, která snižuje vliv interference odokolních systémů ve volném pásmu (systémy WiFi a ISP). Modulace 2x2MIMO OFDM vysílající paraleně dva streamy dat umožňuje dosahovatvysoké propustnosti nebo využít diverzitní stream pro zvýšeníspolehliviosti přenosu v zarušeném prostředí.

Jednotka se instaluje tak, aby bylazajištěna přímá viditelnost na protistranu. Se síťovým zařízenímresp. napájecím zdrojem je spojena Ethernetovým kabelem, a to až navzdálenost 100m. To umožňuje optimální výběr místa instalace jak zhlediska viditelnosti, tak ochrany proti rušení od okolníchzařízení pracujících ve volném pásmu.

Napájení je možné z širokého rozsahunapájecích napětí. Standardně je dodáván PoE midspan 24VDC,jednotka může také akceptovat bateriové napájení 12VDC s přídavnýminjektorem. Jako option je možné napájení 20­-56 VDC, kamerovénapájení 24VAC nebo 802.3af z EthPoE switche.

Robustní venkovní jednotka zUVstabilizovaného Nylonu obsahuje plochou anténu a elektronikuchráněnou před průnikem vody a dalšími klimatickými vlivy. Jednotkamá zabudovánu ochranu proti přepětí na všech Ethernetových portecha DC zemněnou anténu, které zvyšují spolehlivost funkce připůsobení atmosférických výbojů. Montáž nevyžaduje radiotechnickouspecializaci a nářadí ani specielní znalosti z problematiky sítíLAN.
