Hlásič hořlavých plynů Garvan MTG-3000HR (relé)

Detektor hořlavých plynů - Model MTG-3000HR (relé)

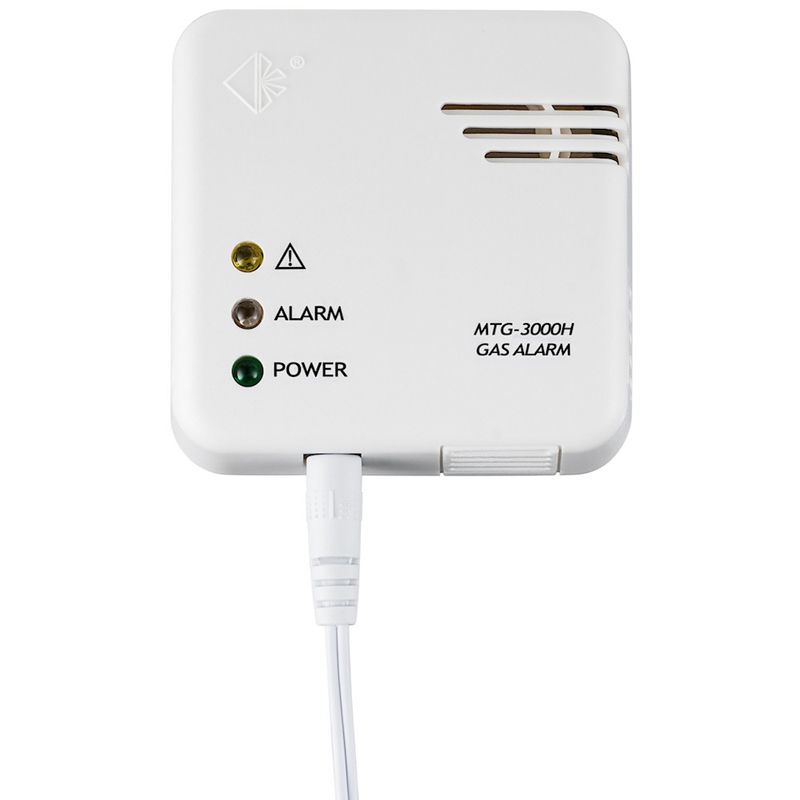

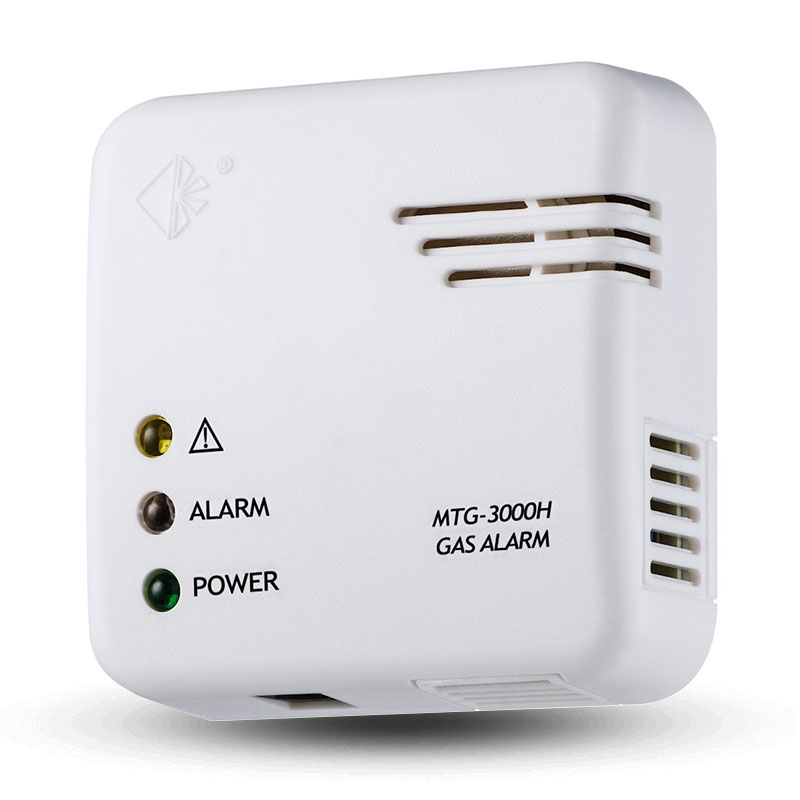

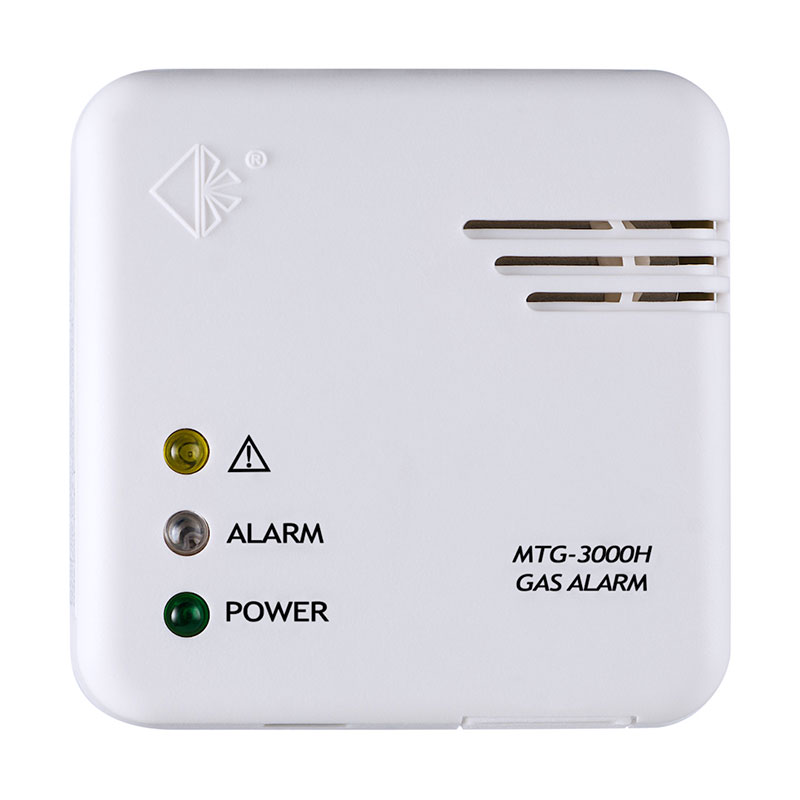

Hlásič MTG-3000HR je určen k monitorování místností na přítomnost zemního plynu (LNG), metanu, propanu, butanu nebo směsi propan-butanu (LPG) v obytných prostorách.

Oproti modelu MTG-3000H je navíc tento model vybaven výstupním relé, které může být využito k automatickému uzavření přívodu plynu, aktivaci zabezpečovacího systému, k externí signalizaci nebezpečí, apod.

Jako jeden z mála hlásičů hořlavých a výbušných plynů ve své kategorii má certifikáty potvrzující shodu s požadavky obou českých a evropských technických norem ČSN EN50194-1: 2009 a ČSN EN50194-2: 2006 vydané nezávislou akreditovanou laboratoří TÜV SUD Product Service GmbH v Německu.
Díky tomuto potvrzení shody hlásič může být instalován nejen v obytných budovách, ale také v obytných přívěsech, obytných vozech, karavanech, lodích a jachtách.

Hlásič MTG-3000HR je sestrojen tak, aby zjišťoval nepřetržitě přítomnost hořlavých plynů v monitorovaném prostoru. Detekci zajišťuje senzor katalyckého spalování, s vysokou citlivostí, který nevyžaduje další kalibrace.

V případě, že je detekován únik plynu, aktivuje se optická a akustická výstražná signalizace a sepne výstupní relé, které realizuje další krok v návaznosti na připojenou periferii. K ukončení poplachu dojde poté, co koncentrace plynu klesne pod prahovou hodnotu aktivující poplach. Zařízení disponuje systémem automatické diagnostiky, který monitoruje senzor a vnitřní obvody. Pokud diagnostika hlásiče zaznamená jakékoliv nesrovnalosti, zazní zvukový signál bzučáku a bude blikat žlutá LED signálka CHYBA.

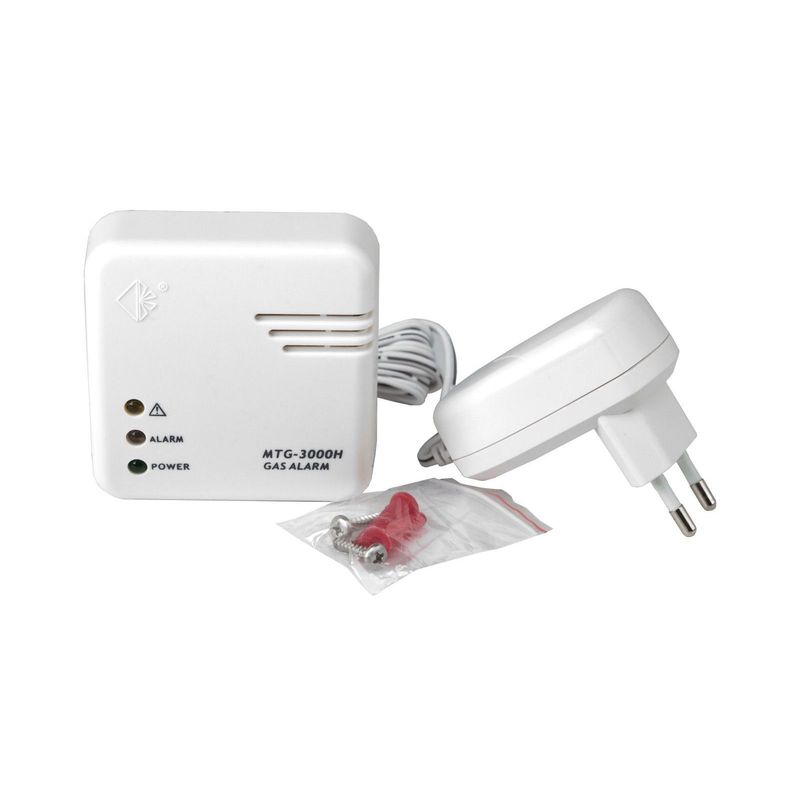

Hlásič je napájen bezpečným napětím 12V DC prostřednictvím síťového zdroje 230V / 50Hz, který je součástí balení.

Oblasti použití: Obytné prostory s kuchyněmi vybavenými plynovými sporáky, domácí kotelny se zařízením spalujícím zemní plyn, propan-butan nebo místnosti, ve kterých jsou umístěna plynová zařízení, jako například: plynové láhve, nádrže, plynová potrubí, garáže pro automobily s pohonem na plyn, školní chemické a fyzikální dílny a laboratoře.

Kam nainstalovat detektor?

Hlásiče hořlavých a výbušných plynů instalujeme do místností s potenciálním únikem plynu (plynové kotelny, kuchyně, místnosti s wavkami, karmou, přímotopy, teplomety atd.). Základním kritériem pro správné umístění detektoru je identifikace plynu, tedy zdali budeme detekovat lehký plyn (stoupá vzhůru ke stropu) nebo těžký plyn (klesá k podlaze). Podle tohoto kritéria budeme volit místo instalace. Detektor plynu instalujeme vždy na stěnu a to dle typu detekovaného plynu, buď pod strop (cca 15-30 cm) nebo nad podlahu (cca 15-30 cm), ve vzdálenosti alespoň 1,2 m od palivo spalujícího zařízení pro minimalizaci falešných poplachů, které mohou vzniknout při krátkém úniku plynu, například při zapalování plynového kotle nebo sporáku a ve vzdálenosti cca 60 cm od rohů, tedy místa, kde se sbíhají dvě stěny.

Vlastnosti plynů a jejich hmotnost v poměru ke vzduchu

Propan butan (LPG): Těžší než vzduch, klesá k podlaze.
Zemní plyn (LNG, CNG): Lehčí než vzduch, stoupá vzhůru ke stropu.
Ropné látky: Těžší než vzduch, klesají k podlaze.
Etylen: Lehčí než vzduch, stoupá vzhůru ke stropu.

Co je zemní plyn?

Zemní plyn je přiváděn do vašeho domu potrubím. Pokud nežijete na venkově, patrně používáte zemní plyn. Je to převládající energie pro vytápění domů. Zemní plyn je fosilní palivo obsahující téměř výhradně metan. Metan je mnohem lehčí než vzduch a při úniku stoupá směrem vzhůru.

Pokud jste uživatelem zemního plynu, doporučujeme instalovat toto detekční zařízení asi 30 cm od stropu, aby bylo zajištěno co nejrychlejší zachycení úniku plynu.

Co je propan?

Propan je nejčastěji dodáván do domácnosti v tekuté formě a je uložen poblíž domu v propanových nádržích. Propan se používá v domech na venkově, kde není zaveden zemní plyn. Jelikož je propan nejčastěji užívaným LPG (zkapalněným ropným plynem), propan a LPG jsou často používány se stejným významem. Na rozdíl od zemního plynu je propan mnohem těžší než vzduch a zdržuje se nízko u země. Doporučujeme proto instalovat toto detekční zařízení nízko k podlaze, aby bylo zajištěno co nejrychlejší zachycení úniku plynu.

Je proto důležité chránit svou rodinu a domov detektory hořlavých plynů.

Výhody zařízení:

Ekonomicky řešené zařízení pro detekci hořlavých plynů.
Katalytický senzor s vysokou citlivostí.
Široké spektrum detekovaných plynů: zemní plyn (LNG), metan, propan, butan a směsi propan-butanu (LPG)
Reléový výstup pro spínání připojených periferií
Akustické varování - siréna o hlasitosti 85dB informuje o zjištěném nebezpečí.
Spolehlivost a vysoká stabilita senzoru.
Systém automatické diagnostiky s automatickou signalizací selhání senzoru.
Informační a výstražná LED indikace.
Napájecí zdroj s bezpečným napětím 12V DC.
Certifikace potvrzující shodu norem ČSN EN50194-1: 2009 a ČSN EN50194-2: 2006
Snadná montáž a obsluha.
Hlasitý alarm signalizace.
Instalace na stěnu.
Velmi nízké náklady na provoz.
Velmi malé rozměry a nízká hmotnost.
Moderní a estetický design.
3-letá záruka

TECHNICKÁ SPECIFIKACE:

Detekované plyny: zemní plyn (LNG), metan, propan, butan, směsi propan-butanu (LPG)
Typ senzoru: katalycký - senzor se žhaveným vodičem

Prahové hodnoty poplachu: 12 % DMV (dolní mez výbušnosti plynu)
Propan 0,20 %
Butan 0,17 %
Metan 0,53 %

Signalizace poplachu:
optická – bliká červená signálka LED poplachu „ALARM”
akustická – siréna o síle 85dB ve vzdálenosti až 3 m

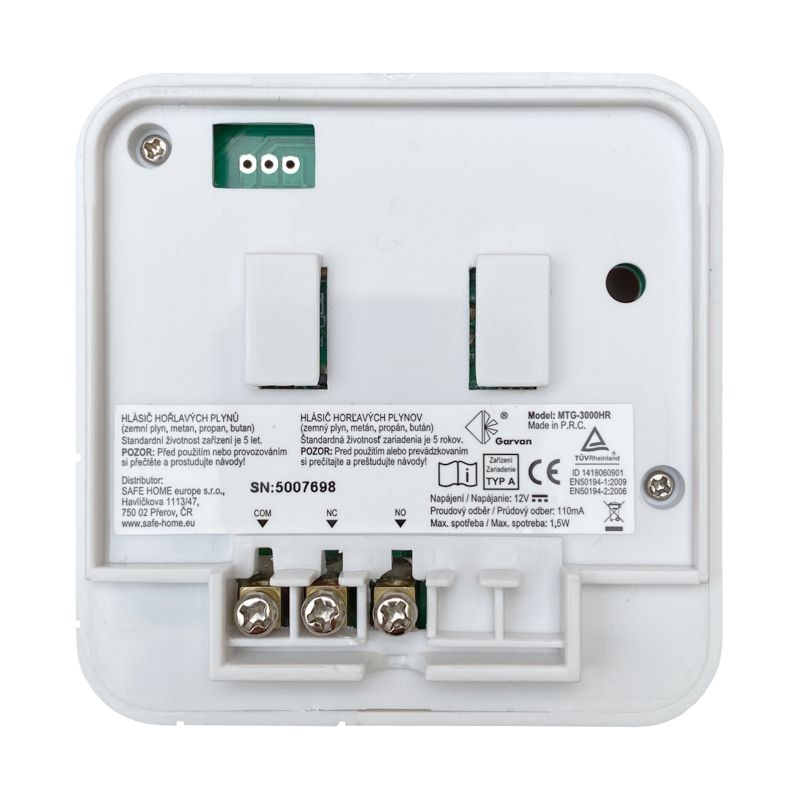

Reléový výstup
max 1A / 120V AC; 2A / 4V DC

Běžný provoz:
svítí zelená signálka LED napájení „POWER“

Signalizace chyby:
bliká žlutá signálka LED a zní akustický signál bzučáku

Maximální spotřeba:
1W v pohotovostním režimu; 1.5W v režimu poplachu

Délka napájecího kabelu: 2,2 m
Provozní režim: nepřetržitý
Pracovní teplota: od -10°C do +40°C
Skladovací teplota: od -20°C do +60°C
Pracovní relativní vlhkost: max. 95 % RV
Napájení: DC 12V +/- 5 %
Napájení ze sítě: AC 230V/50Hz, 9W DC12V 300mA (součást dodávky)
Krytí: IP 20
Životnost zařízení: min. 5 let
Záruka: 36 měsíců
Vnější rozměry / váha: 75 x 75 x 35 mm / 66 g
Materiál krytu: plast ABS
Certifikáty a schválení: ČSN-EN50194-1:2009, ČSN-EN50194-2:2006, CE
