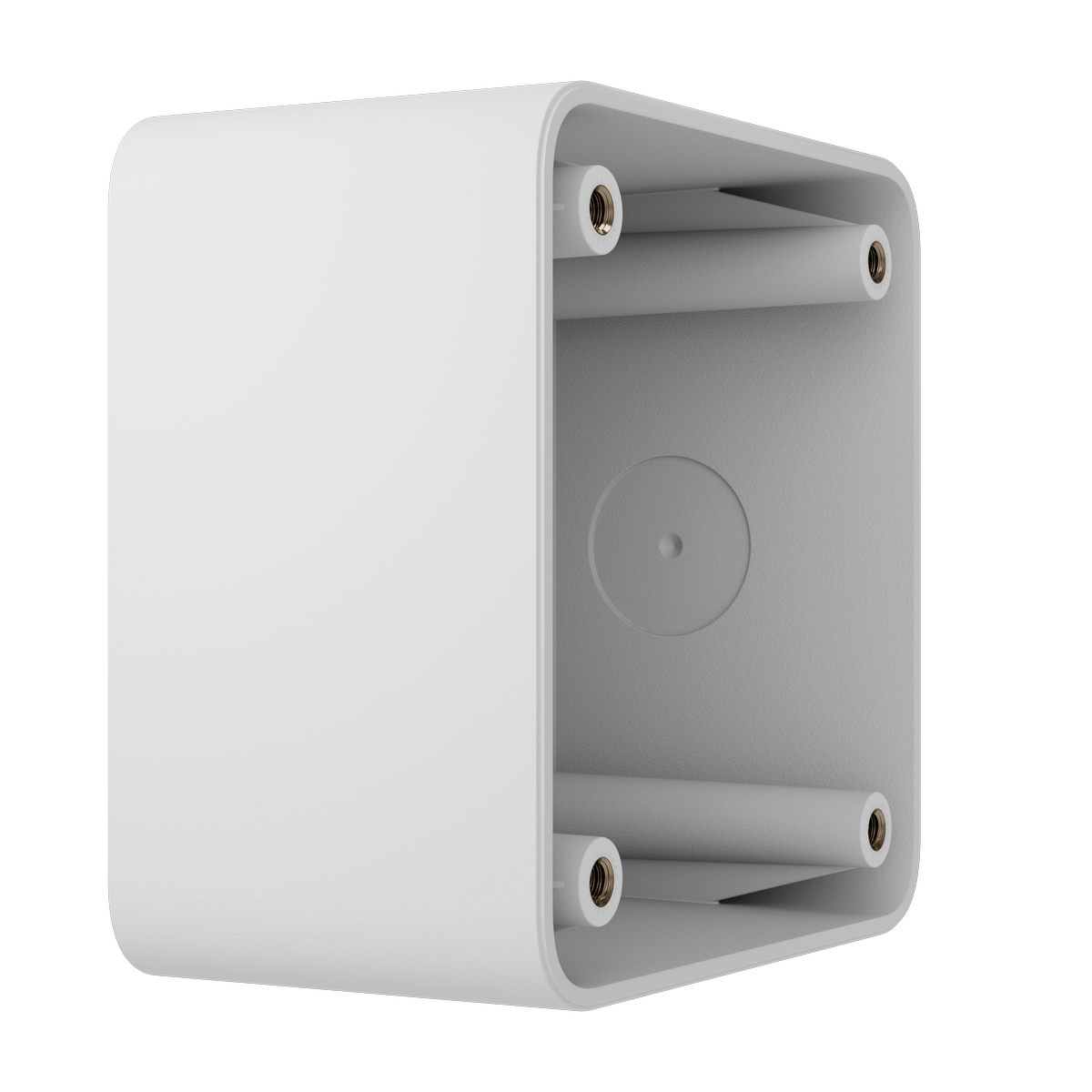

Ajax SurfaceBox - povrchová montážní krabice.

Popis zařízení:

 SurfaceBox je povrchová montážní krabice navržená pro instalaci jednoho zařízení LightSwitch nebo Outlet typu evropského formátu (55). Poskytuje elegantní a praktické řešení pro instalaci LightSwitch nebo Outlet zařízení, když není možné nebo praktické zabudovat montážní krabici do zdi. Tvar SurfaceBox hladce ladí s dotykovým panelem LightSwitch a krytem Outlet.

Funkční prvky:

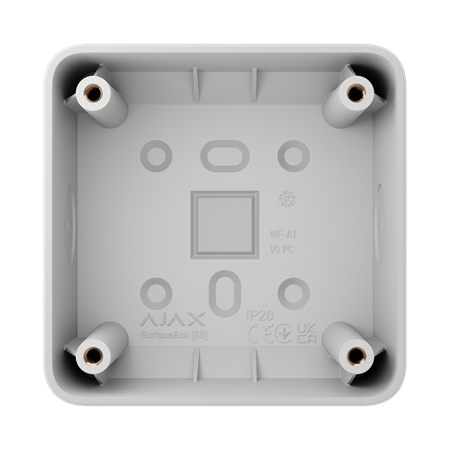

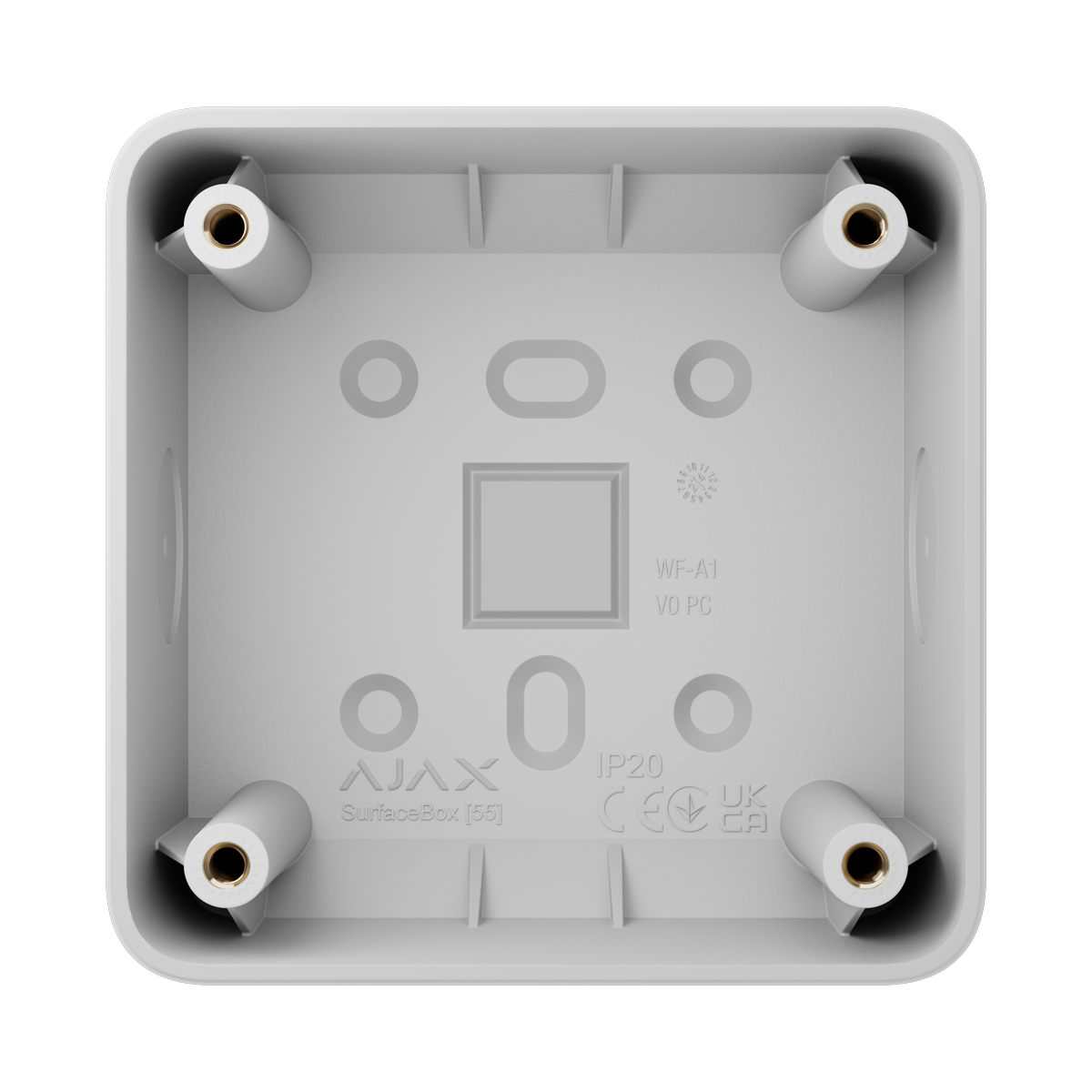

• Upevňovací body pro připevnění LightSwitch nebo Outlet zařízení k SurfaceBox pomocí šroubů.
• Upevňovací body pro připevnění SurfaceBox k povrchu.
• Otvor pro kabely pro vedení kabelů ze zadní části zařízení.

Kompatibilní zařízení:

Můžete nainstalovat jedno zařízení LightSwitch nebo Outlet typu evropského formátu (55) do SurfaceBox. Následující zařízení jsou kompatibilní:

Zařízení LightSwitch:

• LightSwitch (1-gang) Jeweller
• LightSwitch (2-gang) Jeweller
• LightSwitch (2-way) Jeweller
• LightSwitch (2-gang/2-way) Jeweller
• LightSwitch (Crossover) Jeweller
• LightSwitch (Dimmer) Jeweller

Zařízení Outlet:

• Outlet [typ E] Jeweller
• Outlet [typ F] Jeweller
• Outlet (základní) [typ E]
• Outlet (základní) [typ F]

Poznámka: SurfaceBox se prodává samostatně od zařízení Ajax LightSwitch nebo Outlet.

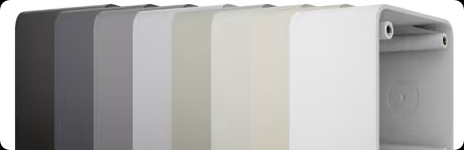

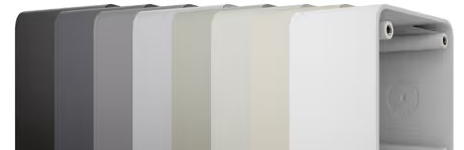

Barvy:

• black
• white
• fog
• grey
• graphite
• ivory
• oyster
• olive

Klíčové vlastnosti:

• Pohodlné řešení pro instalaci LightSwitch nebo Outlet zařízení přímo na zeď nebo jiný povrch.
• Různé upevňovací body pro montáž na jakýkoli povrch (beton, cihla, dřevo, sádrokarton atd.).
• Design umožňující vedení kabelů ze zadní nebo boční části montážní krabice.
• Jednoduchá instalace proveditelná certifikovaným elektrikářem bez speciálního školení.

Výběr místa instalace:

Místo instalace SurfaceBox musí splňovat doporučení pro montáž kompatibilního zařízení, které je nainstalováno uvnitř montážní krabice.

 SurfaceBox nelze instalovat:

• Venku (zařízení je určeno pouze pro vnitřní použití).
• Na místech, kde teplota a vlhkost neodpovídají specifikovaným provozním parametrům.
• Na místech, kde podmínky nesplňují požadavky pro zařízení nainstalované uvnitř  SurfaceBox.

Příprava na instalaci:

Uložení kabelů:

Před pokládáním kabelů si přečtěte místní elektrické a požární předpisy a přísně je dodržujte.

Vedení kabelů:

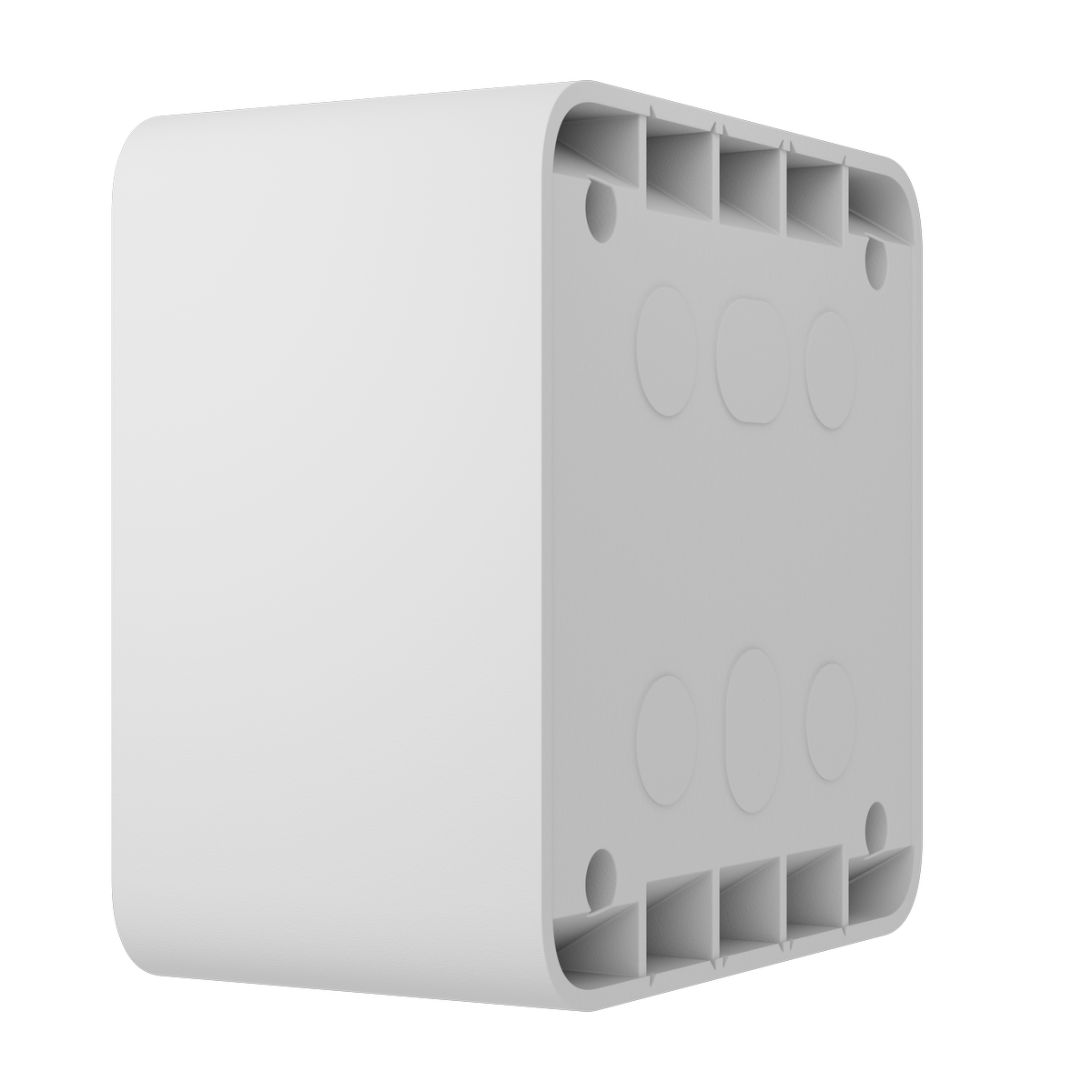

 SurfaceBox umožňuje vedení kabelů ze zadní, boční, horní nebo dolní části.

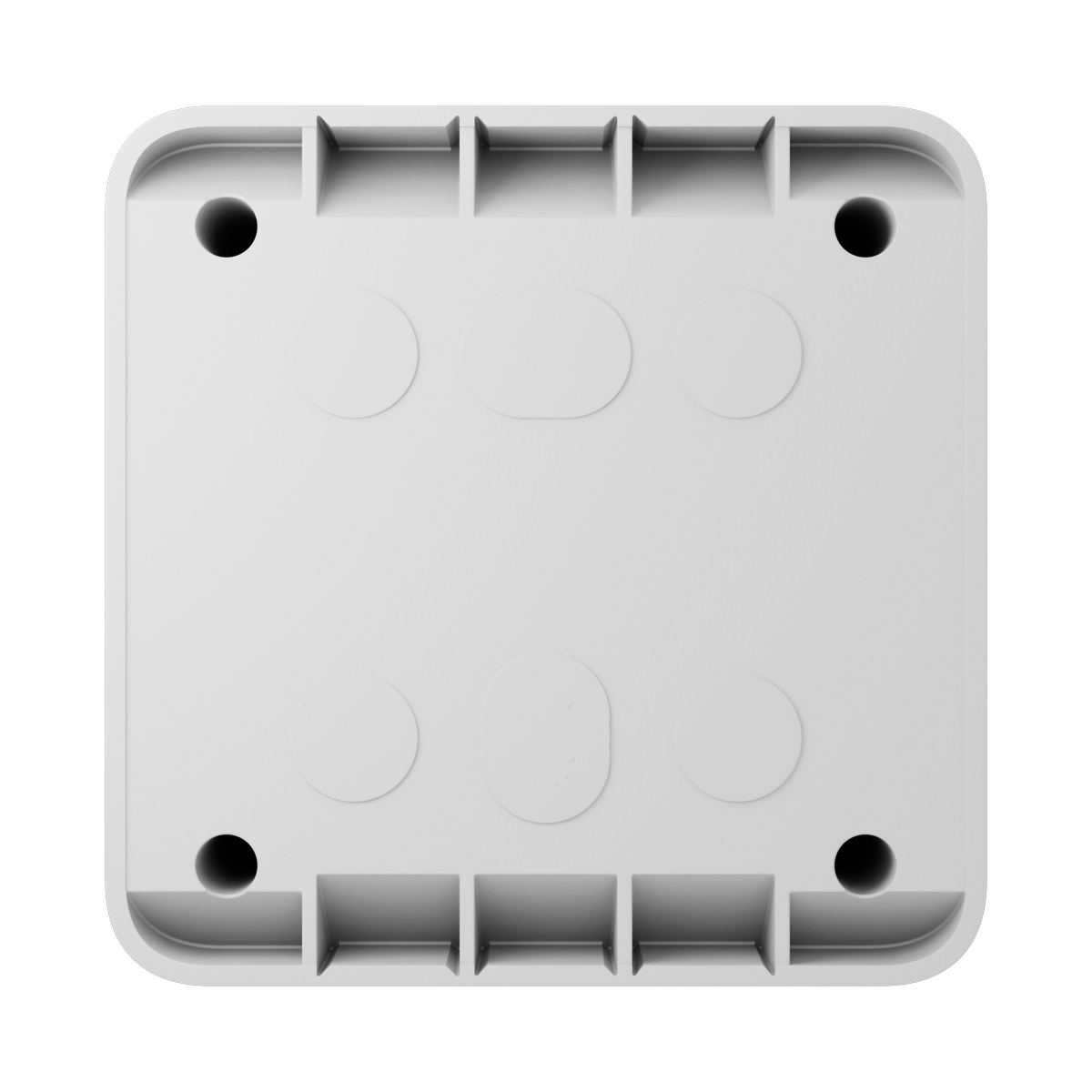

• Zadní vedení: Použijte centrální, horní nebo dolní otvory.
• Boční vedení: Můžete vyjmout jakoukoli ze šesti sekcí na horní nebo dolní části zařízení nebo použít boční reces.

Instalace:

1. De-energizujte: Odpojte napájecí kabel, který připojíte k zařízení v SurfaceBox.
2. Připravte otvor: Připravte otvor pro vedení kabelu v montážní krabici.
3. Vložte trubku: Pokud je to nutné, vložte trubku nebo vlnitou trubku do připraveného otvoru.
4. Zajistěte SurfaceBox: Upevněte SurfaceBox na povrch pomocí vhodných upevňovacích prvků.

Instalace zařízení v  SurfaceBox:

1. De-energizujte napájecí kabel, pokud jste tak již neučinili.
2. Připravte vodiče podle požadavků zařízení, které bude nainstalováno v  SurfaceBox.
3. Připojte vodiče podle schématu uvedeného v uživatelské příručce zařízení.
4. Nainstalujte zařízení do SurfaceBox a zajistěte ho dodanými šrouby.

Klíčové vlastnosti:

• Barva a tvar: Tvar SurfaceBox hladce ladí s dotykovým panelem LightSwitch a krytem Outletu.
• Snadná instalace: Různé upevňovací body pro montáž SurfaceBox na jakýkoli povrch.
• Vedení kabelů: Vyhrazená místa pro vedení kabelů v SurfaceBox ze zadní nebo boční části.
• Formát zařízení: Evropský typ (55).

Doporučení:

Zařízení je určeno pouze pro vnitřní použití. Instalaci by měl provádět profesionální elektrikář.

Technické údaje:

• Typ: Povrchová montážní krabice
• Formát: Evropský typ (55)
• Použití: Vnitřní instalace
• Kompatibilita: LightSwitch a Outlet zařízení typu E a F
• Rozměry: 82.6 × 82.6 × 46.8 mm
• Hmotnost: 63.5 g
• Materiál: Polykarbonát
• Provozní teplotní rozsah: od –10 °C do +40 °C
• Provozní vlhkost: až 75 % bez kondenzace
• Ochranná třída: IP20

Balení obsahuje:

•  SurfaceBox
• 4 šrouby pro montáž zařízení LightSwitch nebo Outlet
• Rychlý průvodce
